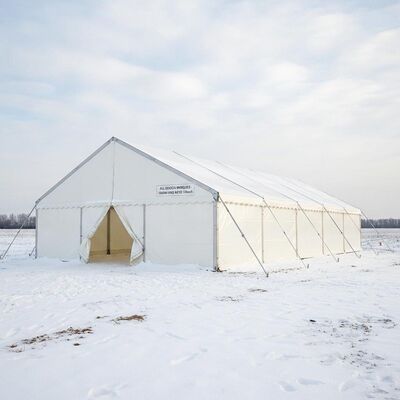

کار سنگین 15x30m تمام فصل آلومینیوم چادر مهمانی چادر فولاد صنعتی قاب برف باد 120 کیلومتر در ساعت

نام تجاری:	EcoTentPro
شماره مدل:	ETP-HD1530-EU
مقدار تولیدی:	1 مجموعه
قیمت:	USD 18,500-28,000 / Set
جزئیات بسته بندی:	پالت های فولادی سنگین با پوشش ضد خوردگی VCI برای قاب، جعبه های قاب A تقویت شده برای بخش های خرپا، کی
شرایط پرداخت:	T/T، L/C در دید

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

گوانگدونگ، چین

گواهی:

CE, EN 13782, ISO 9001:2015, TÜV Rheinland, DIN 4102 B1, EN 1991-1-3/4

اندازه چادر (WxL):

15 متر در 30 متر

ارتفاع جانبی:

4.5 متر

ارتفاع ریج:

7.2 متر

مواد قاب:

آلومینیوم اکسترود شده 6061-T6 + تقویت کننده فولاد گالوانیزه

نمایه اصلی:

پرتو جعبه آلومینیومی 350mm x 150mm x 8mm

سیستم خرپا:

قاب فضایی سه بعدی دو خرپایی، عمق 2.5 متر

مواد سقف:

950 گرم در متر مربع PVC سنگین، سفید

مقاومت در برابر باد:

تا 120 کیلومتر در ساعت (12 بوفور)

بار برف:

0.85 کیلونیوتن بر متر مربع

فاصله خلیج:

5.0 متر (6 خلیج)

منطقه تحت پوشش:

450 متر مربع

سیستم لنگر:

پیچ زمین صنعتی + بالاست بتن دو سیستم

قابلیت ارائه:

60 ست در ماه

برجسته کردن:

چادر مهمانی 15x30 متری

چادر مهمانی آلومینیومی تمام فصل

چادر صنعتي با ريح برف

توضیحات محصول

بررسی اجمالی محصول

راETP-HD1530-EU Heavy-Duty همه فصل چادر خیمه شب بازی مهمانیساختار شاخص ما در مقیاس بزرگ است که برای سخت‌ترین محیط‌های رویداد اروپایی ساخته شده است. این چادر با ردپای عظیم 15 متر * 30 متر (450 متر مربع فضای داخلی بدون ستون)، ارتفاع خط الراس 7.2 متر، و سیستم قاب فضایی سه بعدی دو خرپایی، همه چیز از بارهای برف قطب شمال گرفته تا بادهای طوفانی اقیانوس اطلس را کنترل می کند. پروفیل های اصلی تیرهای جعبه آلومینیومی 350 میلی متر * 150 میلی متر * 8 میلی متر - قوی ترین در کاتالوگ ما - همراه با سقف PVC سنگین 950 گرم بر متر مربع و سیستم لنگر دوگانه صنعتی (پیچ های زمین + بالاست های بتنی) یکپارچگی ساختاری بی نظیری را ارائه می دهد. TÜV Rheinland دارای گواهینامه EN 1991-1-3 (برف) و EN 1991-1-4 (باد) برای تمام مناطق آب و هوایی اروپا، این چادر مورد اعتماد سازمان دهندگان اصلی جشنواره، ادارات رویدادهای شهری و اپراتورهای نمایشگاه های صنعتی در سراسر قاره است.

مشخصات فنی

قاب و ساختار
سیستم قاب	قاب فضایی سه بعدی دو خرپایی، عمق خرپا 2.5 متر
نمایه پرتو اصلی	پرتو جعبه آلومینیومی 6061-T6 350 میلی متر * 150 میلی متر * 8 میلی متر
خرپا ثانویه	لوله مربع آلومینیومی 80 میلی متر * 80 میلی متر * 4 میلی متر
تقویت فولاد	ورق های فولادی گالوانیزه گرم در تمام گره های بحرانی
پین های پیوند	پیچ و مهره های با کشش بالا درجه M24 12.9 با مهره های قفل نایلونی
صفحات پایه	فولاد 500 میلی متر * 500 میلی متر * 16 میلی متر ، گالوانیزه گرم 100 میکرومتر
ابعاد
عرض * طول	15 متر * 30 متر (450 متر مربع داخلی ناخالص)
ارتفاع جانبی	4.5 متر
ارتفاع ریج	7.2 متر
پیکربندی خلیج	5.0 متر * 6 خلیج در طول، 3.75 متر * 4 در عرض
پاک کردن عرض دهانه	15 متر (صفر ستون داخلی)
پارچه و پوشش
مواد سقف	950 گرم در متر مربع پی وی سی دو روکش سنگین، سفید
مواد جانبی	پی وی سی 650 گرم بر متر مربع با سیستم سجاف و بند تقویت شده
گواهینامه آتش نشانی	DIN 4102 B1، BS 7837، M2، NFPA 701
نوع درز	HF جوش داده شده، همپوشانی 50 میلی متر، تست کششی 3500+ N/5 سانتی متر
محافظت در برابر اشعه ماوراء بنفش	پوشش تثبیت شده UV، 10 سال ضمانت تخریب UV
عملکرد ساختاری
مقاومت در برابر باد	120 کیلومتر در ساعت (قدرت طوفان 12 بوفور)
بار برف	0.85 کیلونیوتن بر متر مربع (تقریباً 85 سانتی متر برف تازه)
طراحی لرزه ای	مطابق با EN 1998-1 (منطقه لرزه ای 3)
عمر خدمات	20+ سال (قاب)، 8-12 سال (پارچه سقف)
محدوده دما	-40 تا +70 درجه سانتی گراد

مزایا و نقاط فروش کلیدی

🌪️ مقاومت در برابر باد دارای رتبه طوفان

سرعت باد 120 کیلومتر در ساعت (بوفور 12) از طریق سیستم قاب فضایی سه بعدی دو خرپایی و اتصالات پیچی 12.9 درجه M24 به دست آمده است. عمق خرپا 2.5 متری یک دیافراگم ساختاری ایجاد می کند که نیروهای باد را در کل قاب توزیع می کند - نه فقط بارگذاری شده در ستون ها.

❄️ ظرفیت بارگیری شدید برف

میزان بار برف 0.85 کیلونیوتن بر متر مربع (تقریباً 85 سانتی‌متر برف تازه یا 35 سانتی‌متر برف فشرده) شرایط لازم برای مناطق آلپ، کشورهای شمال اروپا و شرایط زمستانی اروپای شرقی را برآورده می‌کند. شیب سقف سقف (25 درجه) و فاصله دیواری تقویت شده از تجمع برف جلوگیری می کند.

🏗️ سیستم دو خرپایی صنعتی

خرپا سه بعدی اسپیس فریم همان مفهوم ساختاری است که در آشیانه های هواپیما و سالن های نمایشگاه استفاده می شود. تیرهای جعبه 350 میلی متر * 150 میلی متر * 8 میلی متر آکوردهای اصلی را با اعضای وب 80 * 80 میلی متری تشکیل می دهند که برای حداکثر نسبت سختی به وزن به صورت مثلثی قرار گرفته اند.

🔩 سیستم لنگر دوگانه

هر صفحه پایه هم پیچ های زمین صنعتی (لنگرهای مارپیچ 1.5 متری، هر کدام با مقاومت 5 تنی در برابر بیرون کشیدن) و هم بلوک های بالاست بتنی (بلوک های به هم پیوسته 2 تنی) را می پذیرد. لنگر اضافی به این معنی است که حتی اگر یک سیستم به خطر بیفتد، ساختار ثابت می ماند.

450 متر مربع فضای بدون ستون

دهانه شفاف 15 متری با ستون های داخلی صفر، یک پلان واقعاً باز را فراهم می کند. صندلی را برای بیش از 500 مهمان به سبک تئاتر، 350 به سبک ضیافت، یا 80 غرفه نمایشگاهی پیکربندی کنید. ارتفاع خط الراس 7.2 متری، سکوهای روشنایی تولیدی، ویدئو وال ها و تجهیزات هوایی را در خود جای می دهد.

🏛️ مطابقت با یوروکد تایید شده TÜV

محاسبات ساختاری کامل توسط TÜV Rheinland بر اساس EN 1991-1-3 (بارهای برف)، EN 1991-1-4 (عملکردهای باد) و EN 1993-1-1 (سازه های آلومینیومی) تأیید شده است. بسته اسناد توسط مقامات ساختمان در سراسر آلمان، هلند، فرانسه، بریتانیا و اسکاندیناوی پذیرفته شده است.

فرآیند تولید

اکستروژن پروفایل سنگین و عملیات حرارتی

شمش های 6061-T6 اکسترود شده روی پرس 5500 تنی برای تیر جعبه ای 350mm*150mm*8mm - که نیاز به قالب های سفارشی و نرخ های خنک کننده کنترل شده دارند. عملیات حرارتی محلول پس از اکستروژن در دمای 530 درجه سانتی گراد به مدت 4 ساعت، کوئنچ با آب، سپس پیری مصنوعی در دمای 175 درجه سانتی گراد به مدت 8 ساعت. هر 10 پروفیل تحت آزمایش کوپن کششی قرار می گیرد (بازده ≥ 240 مگاپاسکال).

ماشینکاری CNC و آماده سازی گره

تیرهای اصلی که روی آسیاب دروازه ای CNC 7 محوره ماشین کاری شده اند: صفحات انتهایی با عمود 0.1 ± درجه، سوراخ های پیچ M24 حفر شده و با بازرسی رزوه کوبیده شده اند، سطوح نصب ورق گیره ای صاف تا 0.05 میلی متر آسیاب شده اند. هر پرتو لیزری با شناسه منحصر به فرد برای ردیابی.

ساخت قطعات فولادی

صفحات گاست برش لیزری از صفحه فولادی ساختاری 10 میلی متری S355. گالوانیزه گرم در دمای 450 درجه سانتیگراد تا حداقل 100 میکرومتر. هر دسته شامل کوپن های قربانی برای تأیید ضخامت پوشش و تست خمش است. پیچ و مهره های M24 از تامین کننده گواهی ISO 898-1 با گواهی مواد در هر لات تهیه شده است.

تولید پارچه سنگین

پارچه پی وی سی 950 گرم بر متر مربع تولید شده در خط کلندری به عرض 5 متر. پوشش دوگانه ضخامت یکنواخت (5±%) را تضمین می کند. برش پارچه روی میز رسم خودکار با جای درز 60 میلی متر. HF جوش داده شده در 27.12 مگاهرتز با جوش دو گذر برای درزهای بحرانی. هر متر خطی جوش با دستگاه کشش قدرت درز تست شده است.

مونتاژ فرعی و تأیید ابعاد

ماژول های خرپا از پیش مونتاژ شده در بخش های 5 متری. بررسی ابعادی ردیاب لیزری (دقت ± 1 میلی متر در عرض 30 متر). گشتاور تمام اتصالات پیچی تا 650 نیوتن متر بررسی شد. پارچه سقفی آزمایشی بر روی یک جک آزمایشی 15 متری نصب شده است تا توزیع کشش و تراز بند را تأیید کند.

بازرسی نهایی و اسناد تایید شده

پرونده QC کامل: گواهی‌های آسیاب مواد (آلومینیوم + فولاد)، گزارش‌های ابعادی، گواهی‌های آزمایش جوش، گواهی‌های دسته‌ای بازدارندگی آتش، سوابق گشتاور پیچ، علامت‌گذاری ساختاری TÜV، و اعلامیه انطباق CE. هر چادر با یک بسته مستند با شماره سریال سازماندهی شده بر اساس مقررات محصولات ساختمانی اتحادیه اروپا (CPR) ارسال می شود.

قدرت کارخانه و شرکت

    تولید در مقیاس صنعتی برای سخت ترین تقاضاها

      🏭 پردیس کارخانه18000 متر مربعبا سالن مونتاژ 8000 متر مربع، جرثقیل سقفی 5 تنی
👷 نیروی کار120+از جمله جوشکاران معتبر، برنامه نویسان CNC، مهندسان سازه
📦 خروجی چادر HD60+ چادرهای سنگین در ماه
🔬 قابلیت تستآزمایش بار ساختاری در مقیاس کامل (عملگرهای هیدرولیک)، مشارکت تونل باد، تصویربرداری حرارتی، بازرسی جوش اولتراسونیک، اسکن لیزری سه بعدی، محفظه اسپری نمک (1000+ ساعت)
🏅 گواهینامه هاISO 9001:2015، طراحی سازه دارای گواهی TÜV Rheinland، مرکز تولید ممیزی SGS
🌍 پروژه های جهانی500+ چادر سنگیننصب شده در سراسر جهان، 50+ در مناطق آلپ اروپا



گواهینامه ها و گزارش های آزمون

علامت گذاری CE EN 13782:2015 EN 1991-1-3 برف EN 1991-1-4 باد EN 1993-1-1 آلومینیوم ISO 9001:2015 TÜV Rheinland DIN 4102 B1 BS 7837 NFPA 701 SGS Structural

بسته گواهینامه پیشرو در صنعت: گزارش محاسبات سازه ای TÜV Rheinland (60+ صفحه، باد + برف + لرزه بر اساس کدهای یورو)، گواهی انطباق سازه موقت EN 13782، گزارش های آزمایش مقاوم در برابر آتش (DIN 4102 B1 + BS 7837 + گواهینامه های بین المللی نوری 70، NFPA) گواهی‌های آسیاب 6061-T6، گواهی‌های آسیاب فولاد S355، گواهی‌های ISO 898-1 پیچ، ممیزی کنترل تولید کارخانه SGS، و اعلامیه انطباق CE بر اساس اتحادیه اروپا CPR 305/2011.

پیش فروش و خدمات پس از فروش

خدمات پیش فروش	خدمات پس از فروش
محاسبه باد/برف تایید شده توسط TÜV در مختصات GPS پروژه	5 سال ضمانت ساختاری سیستم قاب
بررسی ژئوتکنیکی الزامات انکرینگ (تحلیل گزارش خاک)	3 سال ضمانت پارچه (تخریب UV + یکپارچگی درز)
بسته کامل مدارک پروانه ساختمانی به زبان محلی	موجودی قطعات یدکی حیاتی مبتنی بر اتحادیه اروپا (ارسال 48 ساعته)
آزمون پذیرش کارخانه (FAT) با حضور نماینده مشتری	خدمات بازرسی سالانه سازه توسط مهندس دارای گواهی TÜV
مدل BIM سه بعدی (Revit/IFC) برای ادغام با برنامه ریزی محل برگزاری	مدیریت نصب در محل توسط مهندس پروژه کارخانه
حمل و نقل DDP کلید در دست با ترخیص کامل از گمرک	24/7 خط پشتیبانی مهندسی اضطراری

موارد و سناریوهای کاربردی

🎵 صحنه های اصلی و مناطق VIP جشنواره بزرگ موسیقی

🏭 تالارهای نمایشگاهی و نمایشگاهی صنعتی

⚽ رویدادهای ورزشی تحت پوشش و تنیس سرپوشیده

🏛️ جشن های شهرداری و جشنواره های شهری

🎪 سیرک های تور و مکان های نمایش بزرگ

🚨 پناهگاه واکنش اضطراری و امداد در بلایا

سوالات متداول

Q1: حداکثر سرعت باد که این چادر واقعاً می تواند تحمل کند چقدر است؟

ETP-HD1530-EU دارای گواهینامه 120 کیلومتر در ساعت (بوفور 12، نیروی طوفان در مقیاس بوفور) با بسته لنگر استاندارد است. این رتبه‌بندی توسط محاسبات سازه‌ای TÜV Rheinland بر اساس EN 1991-1-4، از جمله تجزیه و تحلیل عامل وزش تأیید شده است. برای مکان‌های ساحلی شدید (دریای شمالی، سواحل اقیانوس اطلس)، ما مشخصات لنگرگاه ارتقا یافته را ارائه می‌کنیم که امتیاز را تا 140 کیلومتر در ساعت افزایش می‌دهد — با تیم مهندسی ما با مختصات GPS سایت خود برای ارزیابی باد خاص پروژه تماس بگیرید.

Q2: بار برف برای تاسیسات زمستانی چگونه مدیریت می شود؟

شیب سقف 25 درجه به طور طبیعی برف می ریزد، و درجه بندی 0.85 کیلونیوتن بر متر مربع (≈85 سانتی متر برف تازه، ≈35 سانتی متر برف قدیمی متراکم شده) از الزامات بار برف معمولی اروپایی بیشتر است. برای تاسیسات آلپاین بالای 1500 متر، ما یک سیستم لبه سقف گرم (کابل ردیابی حرارتی خود تنظیم) را ارائه می دهیم که از تشکیل سد یخی جلوگیری می کند. همه محاسبات بار برف از EN 1991-1-3 با ارتفاع و ضرایب نوردهی خاص به مکان محل برگزاری شما پیروی می کنند.

Q3: چند نفر و چه مدت برای راه اندازی؟

خدمه ای متشکل از 12 تا 15 نصاب حرفه ای با تله هندلر/لیفتراک می توانند قاب را در 2 روز نصب کنند. پارچه و کشش سقف روز 3 طول می کشد. دیوارهای جانبی و تکمیل داخلی روز 4-5 طول می کشد. مجموع: 5 روز کاری از تحویل تا تحویل. ما برای هر مشتری برای اولین بار یک ناظر نصب کارخانه ارائه می دهیم و می توانیم خدمه نصب مجاز را در سراسر اروپا توصیه کنیم.

Q4: آیا می توان این چادر را به طور دائم یا نیمه دائمی گذاشت؟

بله. این چادر با پارچه سقف 950 گرم در متر مربع (طول عمر 8 تا 12 سال)، قاب دو خرپایی (طول عمر بالای 20 سال) و سیستم لنگر دوگانه، برای نصب چند ساله طراحی شده است. بسیاری از مشتریان این مکان ها را به عنوان مکان های رویداد دائمی با بازرسی سالانه پارچه و گشتاور مجدد پیچ و مهره اداره می کنند. برای استفاده واقعاً دائمی (بیش از 10 سال)، ما یک ارتقاء سقف سفت و سخت (پانل های ساندویچ عایق) ارائه می دهیم - برگه مشخصات ساختار دائمی ما را بخواهید.

Q5: حمل و نقل برای چیزی به این بزرگی چگونه کار می کند؟

چادر کامل 15x30 متری در یک ظرف 40 فوتی High Cube (یا دو ظرف 20 فوتی) قرار می گیرد. ما یک طرح دقیق بارگیری کانتینر با محاسبات توزیع وزن ارائه می دهیم. حمل و نقل DDP به تمام کشورهای اتحادیه اروپا در دسترس است: ما حمل و نقل دریایی، ترخیص کالا از گمرک، عوارض واردات و تحویل نهایی کامیون به سایت شما را انجام می دهیم. زمان حمل و نقل معمولی: 25-30 روز کارخانه به بندر اتحادیه اروپا + 3-5 روز تحویل داخلی.

Q6: چه لوازم جانبی و ارتقاء موجود است؟

طیف گسترده لوازم جانبی: ارتقاء دیوار ساندویچ پانل سفت و سخت، پانل های سقف عایق، بسته های یکپارچه HVAC (50kW-150kW)، دکل های روشنایی LED (قابل کنترل DMX)، کف کاست برجسته (پرده های چوبی/فرش/مرمر)، بخش های دیوار شیشه ای، سیستم های کف نیم طبقه، سیستم های اعلام حریق قسمت اضطراری EN، ماژول های اضطراری EN سازگار)، و بسته‌های برندسازی (پرچاپ سفارشی، پرچم‌ها، قوس ورودی). ما می توانیم هر ترکیبی را مشخص و نقل قول کنیم - در مورد پروژه خود به ما بگویید.

محتویات بسته

جزء	مقدار	مشخصات
پروفیل های پرتو اصلی	مجموعه کامل	3501508 میلی متر، 6061-T6، آنودایز شده
اعضای خرپای ثانویه	مجموعه کامل	80804 میلی متر، 6061-T6
صفحات گاست فولادی	مجموعه کامل	S355، 10 میلی متر، گالوانیزه 100 میکرومتر
پیچ و مهره قفلی M24	مجموعه کامل	درجه 12.9، گواهی ISO 898-1
پوشش سقف PVC سنگین	1 مجموعه	950 گرم در متر مربع، درجه آتش B1/B2/M2
دیوارهای جانبی پی وی سی	1 ست (4 طرف)	650 گرم در متر مربع با گیره های تقویت شده
صفحات پایه فولادی	مجموعه کامل	500 * 500 * 16 میلی متر، گالوانیزه 100 میکرومتر
لنگرهای پیچ زمینی	مجموعه کامل	1.5 متر مارپیچ، هر کدام 5 تن
بلوک های بالاست بتنی	اختیاری	قاب فولادی 2 تنی به هم پیوسته
جعبه ابزار نصب	1 مجموعه	آچار گشتاور، ابزار کششی، دنده دنده
بسته مستندات	1 مجموعه	گزارش TÜV، CE DoC، راهنماها، پرونده QC
